最大剪断力の求め方

原則としては最大モーメントの求め方と同様に剪断力についても微分法により
極大値を算出する方法があるが、ここでは簡便法により算定する。
剪断力はＡ点の反力をＲaとすると

• 剪断力Ｓ＝Ｒa

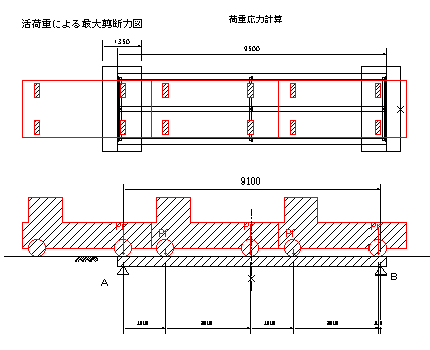

となるのでトラックの後輪がＡ点にさしかかった時が最大剪断力とみなされる。よって図例より

• 剪断力Ｓ
  ＝Ｒa
  ＝1/9.1×｛Ｐr（9.10+4.60+0.10）＋Ｐf（7.60+3.10）｝
  ＝1/9.1×｛1.07（9.10+4.60+0.10）＋0.27（7.60+3.10）｝
  ＝1.94ｔ
