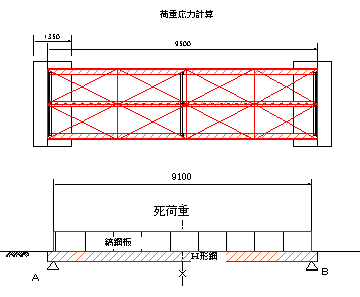

死荷重による曲げモーメントと剪断力の算出

中央のｂ桁に掛かる死荷重

• Ｗd＝縞鋼板の単位重量（ｔ／�F）×ｂ桁の分配長さ（ｍ）＋ｂ桁の重量（ｔ／ｍ）
  　　＝0.072×（1.152+1.152）/2　＋　0.049
  　　＝0.132（ｔ／ｍ）

曲げモーメントの算出

• Ｍd＝∫Ｗd×ｘ・dx［0〜�P/2］
  　　＝1/8×Ｗd×�P＾2
  　　＝1/8×0.132×9.1＾2
  　　＝1.366（ｔ・ｍ）

剪断力

• Ｓd＝Ｒa
  　　＝Ｗd×�P/2
  　　＝0.132×9.1/2
  　　＝0.60（ｔ）
