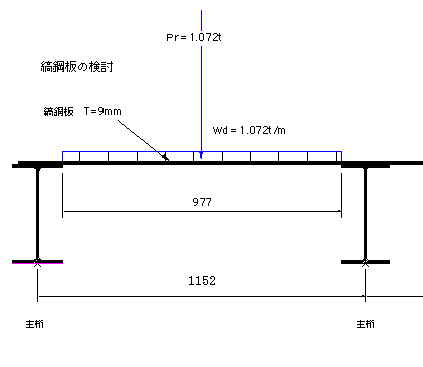

縞 鋼 板 の 検 討 |
|||
| 荷重の検討 | 示方書（2.1.3） | ||
| 活荷重・後輪荷重Ｐrの算出 | 示方書（2.1.4） | ||
| Ｐr＝ | 0.40×Ｗ×（1+ｉ） | 衝撃係数ｉ＝0.34 | |
| ＝ | 1.072 | ｔ | 車体重量Ｗ＝2.0ｔ |
| 死荷重Ｗdの算出（橋軸方向に１ｍ分を計上する） | |||
| Ｗd＝ | 0.072（ｔ／�F）×1.0ｍ | ||
| ＝ | 0.072 | ｔ／ｍ | |
| 全曲げモーメント（活荷重＋死荷重）の算出 | |||
| 集中荷重と等分布荷重の公式より | 支間長�P＝0.977 | ||
| Ｍ＝ | 1/4×Ｐr×�P ＋ 1/8×Ｗd×�P^2 | ||
| ＝ | 0.27 | ｔ・ｍ | |
| 縞鋼板の断面検討 | |||
| 長方形断面として断面係数ｚと断面２次モーメントＩをを求める | |||
| ｚ＝ | 1/6×ｂ×Ｈ^2 | 幅ｂ＝100ｃｍ | |
| ＝ | 13.5 | cm3 | 高さＨ＝0.9ｃｍ |
| Ｉ＝ | 1/12×ｂ×0.9^3 | ||
| ＝ | 6.075 | cm3 | |
| 曲げ応力度τbの確認 | SM490Ｙ材 | ||
| τb＝ | モーメントＭ÷断面係数Ｚ | 示方書（2.2.1） | |
| ＝ | 2,001 | kg/�C | ＜σba＝2,100 |
