各種縮尺の混合図{構造図の事例}

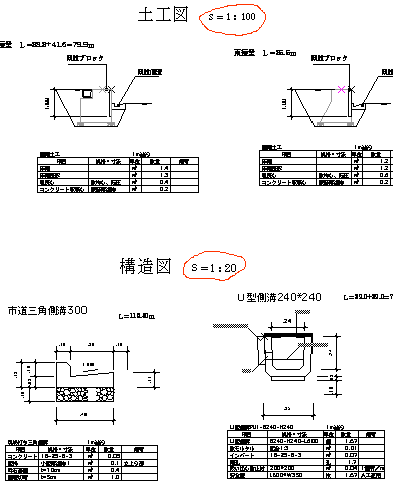

ひとつの図面に1/100、1/50、1/20などの異なる縮尺の構造図などを作る場合には、各レイヤーごとに縮尺を設定します。 ただしこの場合縮尺の異なるレイヤ間でスナップは利きません。 もうひとつ、基準点の問題があります。 平面図と横断図を同じファイルにしても基準点はひとつのファイルにひとつです。

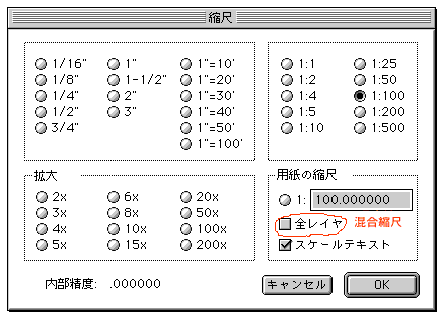

ひとつの図面に1/100、1/50、1/20などの異なる縮尺の構造図などを作る場合には、各レイヤーごとに縮尺を設定します。
ただしこの場合縮尺の異なるレイヤ間でスナップは利きません。
もうひとつ、基準点の問題があります。
平面図と横断図を同じファイルにしても基準点はひとつのファイルにひとつです。
